光學元件平面圖詳解
今天一起來看看光學元件平面圖，怎么看懂上面的標注，供大家參考。

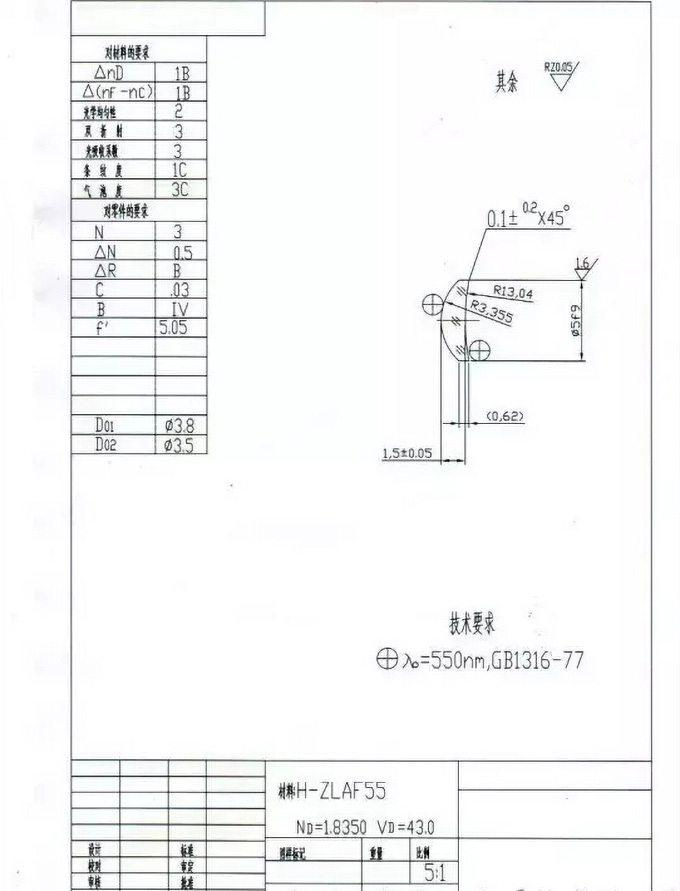

光學元件平面圖的內容主要包括光學元件的外形尺寸、材料、技術要求及其特性。
主標題欄包含有產品名稱、代號；圖幅的比例；材料名稱、代號、標準號；設計、更改等簽名欄。
對材料的要求：
nd值（折射率）
光在不同的介質中以不同的速度傳播。在物理學中，折射率定義為n=1.2≤v.1≤v 2，即第二介質與第一介質的相對折射率。
vd值（色散系數）
同一介質對不同波長具有不同的折射率，這就是物質的vd值=（nd-1）/（nf-nc）
光學均勻性
同一透明材料中各點折射率的一致性。
應力雙折射
當受到外力（如夾緊太緊）或內力（冷卻和加熱不均勻）時，玻璃內部會產生內應力，破壞各向同性，光學效應會導致雙折射。
條紋度
條紋是玻璃中絲狀或?qū)訝罨瘜W(xué)不均勻的區域。條紋的折射率與主體的折射率不同。光學效應相當于細柱面透鏡，造成雜散光，影響識別率。
氣泡度
玻璃中的氣泡是由熔化和澄清過程中氣體逸出引起的。氣泡的光學效應相當于凹透鏡引起的散射和折射。
對光學元件的要求
N-光圈數
△R-樣板等級精度
C-透鏡偏心差
B-光學零件表面疵病
D-光學零件中心厚度
f′-透鏡焦距
倒二面角-倒角兩個相交平面的邊
透鏡等圓形光學元件件應標明下列參數：
零件表面的曲率半徑；
外園直徑及公差；
中心厚度及公差；
倒角尺寸及公差。
（一般情況下，球面鏡的邊緣厚度和彎月面透鏡凸凹邊緣的軸向尺寸用參考尺寸標注。）
下列尺寸公差應在棱鏡及其他非圓光學零件的圖紙上標明：
零件的線性尺寸、角度和公差；
倒角尺寸和公差。零件表面發光面積的尺寸。
如果棱柱體零件圖中未繪制邊緣的倒角，則標記的尺寸與銳邊的尺寸相同。
對倒角的標注
一般來說，倒角要求在光學零件圖紙的圖形和文本中說明。如果表面的倒角尺寸小于2mm，則一般不應拉出實際的倒角。只應在倒角處畫出薄的實心線，并標明倒角的尺寸。倒角線和倒角線應用薄實線畫出，并標明“尖邊”(我們一般用‘倒置脊不能’標記。）如果同一圖上所有或部分倒角尺寸相同，則技術要求中只需注明“所有倒角*”或“其他倒角*”和“無倒角*”。
對光潔度的標注
每邊的平整度要求應按照有關規定標明。如果表面光潔度要求相同，則只有圖紙右上角標有“all*x”。如果大多數表面的表面光潔度要求相同，少數表面的表面光潔度要求不同，則僅在少數表面上標記加工代碼，而在圖形的右上角標記其他加工代碼，例如“剩余的X”。

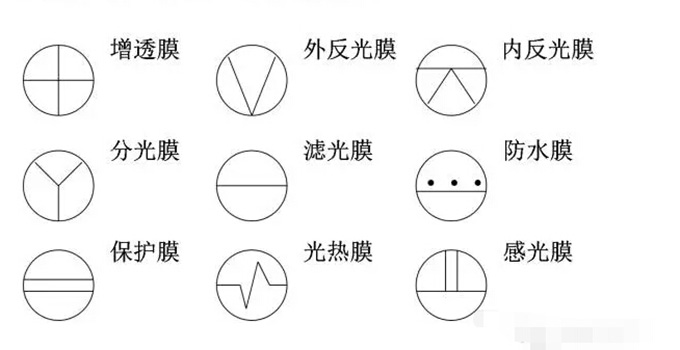

鍍膜特性
平面鏡、球面反射鏡及分光鏡零件圖的特殊內容：在技術要求中描述了分光鏡膜層的反射率、透光率和公差，并在技術要求中說明了檢驗?zāi)拥馁|(zhì)量標準。
