濾光片入射角
一、光學薄膜中的窄帶濾光片在光通信系統中有著廣泛的應用。它們具有通帶窄、插入損耗低、溫度穩定性好等優點。窄帶濾波器通常用于正交入射，通常直接固化用于準直器。然而，隨著科學技術的發展，很多情況下需要用到斜入射的窄帶濾光片，當光線發生斜入射時，窄帶濾波器的偏振依賴損耗增大，窄帶濾波器的峰值和帶寬將向短波方向偏移，強度分布將變寬，光束展寬，嚴重影響性能。光通信系統。本文分析了偏振分離的原因及其與濾波器等效折射率的關系，并從理論上分析了高斯光束斜入射對窄帶濾波器的透射強度分布特征。
二、窄帶濾光片的結構及原理
窄帶濾光片是一種基于多光束干涉原理，濾除白光中單色附近窄帶的多層膜系統。其基本結構由交替疊加高低折射率薄膜的反射層和間隔層構成。對于高折射率和低折射率薄膜，每層的光學厚度是中心波長的1/4整數倍。由于奇數或偶數相移，來自低折射率層的反射光通過相移，并將來自高折射率層的反射光沿方向或相反方向疊加，從而反映出PHA的結果。硒的長度和光強度的消耗。這樣，在中心波長附近，每一層反射光被疊加以相互消除，并且在濾波器的前部形成一強透射光。
三、傾斜光射入窄帶濾光片對光波長的影響
在某些系統中，斜入射光必須通過濾光器入射。當入射角增大到一定的角度時，濾光片的光學特性開始發生變化。其一，通帶位置即峰值波長將移動到相對的短波；其次，偏振光的特性將被分離，導致峰值和帶寬的變化。
很多人將入射角誤認為是光源位置與濾光片中心和濾光片法向之間的角度。如果準直光路不通過，即使光源位置安裝在濾光片的中心法線上，光仍會發散，即入射角不為0°。

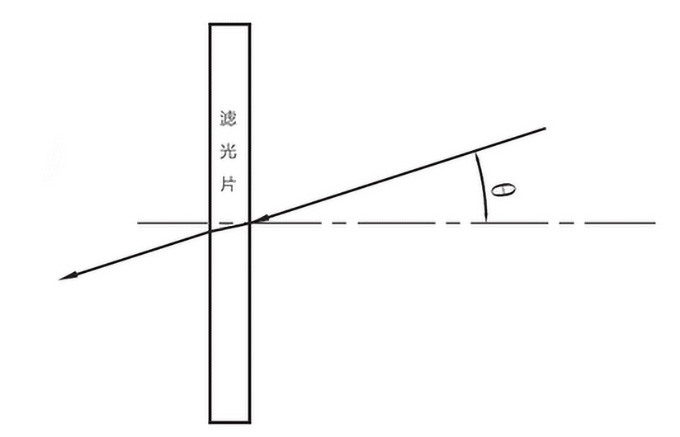

如果入射光與濾光片法向之間的角度有一定的范圍，則應指定特定的角度范圍，因?yàn)楦缮鏋V光片的設計對角度非常敏感。對于0度以下設計的窄帶濾波器，如果在不同角度使用，效果完全不同。下圖是850納米窄帶濾光片的實例研究。當入射角增大時，中心波長的位置向短波移動。
只要使用干涉濾波器，就不能避免角效應，這是干涉濾波器的基本特性。從圖中可以看出，當在50°處使用850納米的窄帶濾波器時，它不再是850 nm的窄帶濾波器，而是約760納米的窄帶濾波器。這也是用戶經常需要在CCD和透鏡之間放置濾光片的原因，因?yàn)镃CD之前的光線發散角不太大，通常小于12度，當放置在透鏡前面時，當面對物體時，濾光片接收到一個較大的角度。在大角度范圍內沒有干涉光。
