機器視覺同軸光源濾光片應用

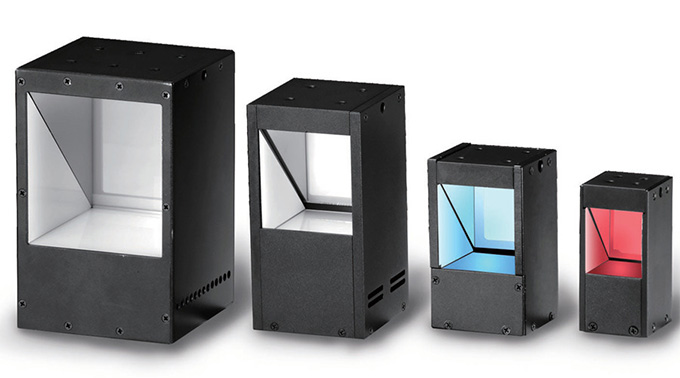

機器視覺項目的成敗在于能否得到一張打光優秀的圖片。如果采集到的圖片本身質量很差就會導致下面的圖像處理工作變得困難，這樣同軸光源就應運而生了。同軸光源基本原理是把LED光源通過漫射板散射到半透半反鏡分光片上，分光鏡將光反射到物體上，再由物體反射到鏡頭中。由于被檢測物反射的光在與CCD和照相機相同的軸上，因此以這種方式的光源被稱為同軸光源。
同軸光源可產生模擬平行同軸照明效果，消除表面不規則造成的重復，從而減少干擾，為高反射表面提供對準和表面檢查照明，如金屬表面劃痕檢查、薄膜、晶片、薄膜及玻璃、晶片及硅片破損檢查。測試、玻璃板表面損傷、PC主板圖集檢測、印刷板圖形檢測等。同軸光源作為一種新興技術，提供了比傳統光源更均勻的照明，因此提高了機器視覺的準確性和重現性，它能均勻照亮平面、有光澤的表面，加強劃刻、凹陷或壓印特征，技術本身存在的優越性使得它可以在多個領域，具有很好的前景，同時同軸光源具備有安裝方便、配置靈活、便于攜帶等突出優點更是受到市場的青睞。
同軸光有何特點：漫射、均勻、直上鏡頭。
同軸光源主要用于檢測反光程度很厲害的平面物體，根據同軸光的特點，只有平整的物面才能較好的將光反射到鏡頭中，而不平整的物面上的光被斜著反射到其他地方，因此會在圖像中呈現暗色。因此，那些不平整的地方，才能夠較好的凸顯出來，主要用于檢測物體平整光滑表面的碰傷、劃傷、裂紋和異物。如金屬、玻璃、膠片、晶片等表面的劃傷檢測、芯片和硅晶片的破損檢測、Mark點定位、包裝條碼識別。
機器視覺同軸光源濾光片主要包括半反半透鏡（分光鏡），增透濾光片（又叫減反濾光片、AR鏡片）。
減反射濾光片的主要作用是減少或消除平面鏡等光學元件表面的反射光，從而提高光學元件的透射率。增透濾光片又分為單面增透和雙面增透，增透波段有可見光波段增透、紅外光波段增透、紫外光波段增透，也可以鍍制單點增透。從使用效果來看雙面增透濾光片的效果要優于單面增透鏡。
同軸光源里面還有有一塊45度安裝的半透半反鏡，又稱分光鏡、分光片。發出的光首先通過反射被檢測物體垂直照亮。被測物體反射的光垂直向上通過半透明和半反射鏡進入相機。這不僅消除了反射，而且避免了照相機在圖像中的反射。跟據不同的同軸光源要求，可以配制不同的分光比，比如T:R=50:50，還可以是70/30、20/80、80/20等；而分光的波段跟據lED光源的的工作波段不同，可以是470nm、532nm、650nm、850nm等等。
瑞誠光電生產的機器視覺同軸光源濾光片具有高精度光學介質鍍膜，無重影，表面光潔度高，成像無黑點，無雜散光，分光比誤差小，具有成像清晰，亮度均勻。可以根據客戶的需要任意定制。
